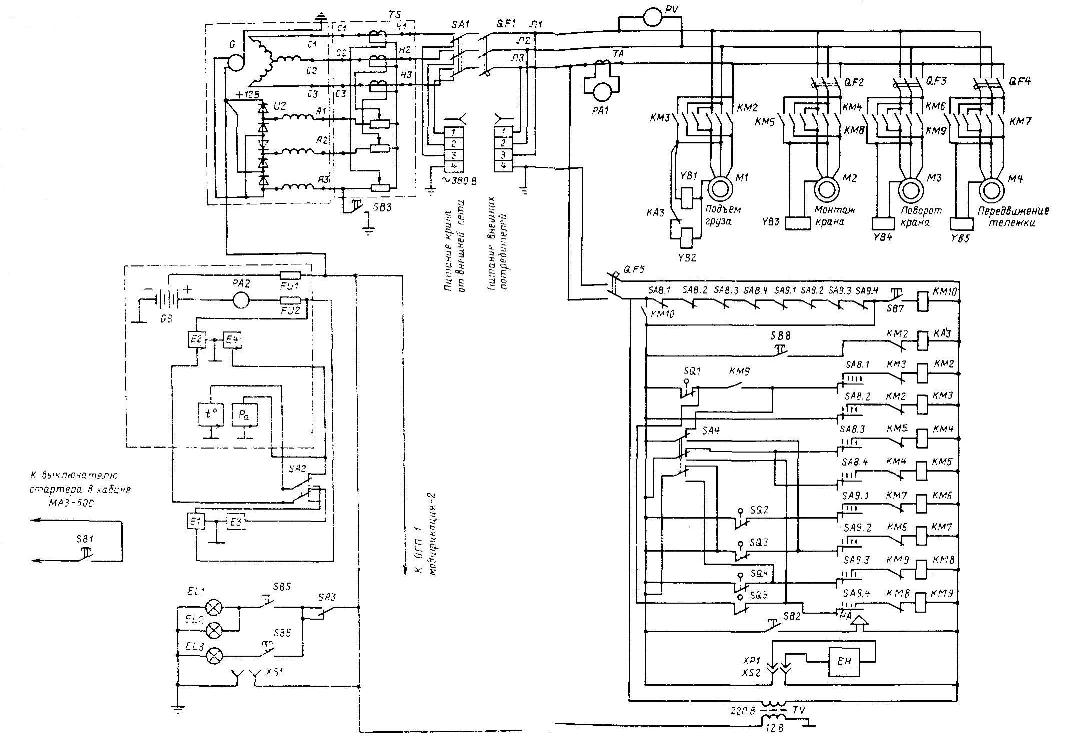

электрооборудование кранов - электросхема крана АБКС-5

G - Генератор синхронный ЕСС25-81-6М101, 25 кВт;
M1 - электродвигатель привода грузовой лебедки АОС2-42-4, 7,5 кВт;
М2,МЗ - электродвигатели привода монтажной лебедки и поворота АОС2-31-6, 2 кВт;
М4 - электродвигатель привода грузовой тележки   АОС-2-22-6, 1,3   кВт;
QF1- выключатель автоматический АП5О-ЗМТ с расцепителем на 25 A-
QF2, QF3 - выключатели автоматические АП50-ЗМТ с расцепителем на 10 A;
QF4 - выключатель автоматический АП50-ЗМТ с расцепителем на 6,4 A;
QF5 - выключатель автоматический АП5О-2МТ с расцепителем на 4 А
KM2-KM9 - пускатели магнитные ПА-311, ПА-313;
КМ10 -линейный контактор КТП121Е;
КА3 -   реле промежуточное ЭП-41/60Б;
SQ1-SQ5 выключатели конечные ВПК-1111, ВУ-250А;
YB1- YB3 – тормозные электромагниты МО200Б;
YB4,   YB5 - тормозные электромагниты MO-200Б;
SA1 - переключатель пакетный ПВЗ-25;
SA2 - переключатель 2ПП-45М на 28 В, 20 A-
SA3 - переключатель ПП-45М на 28 В, 20 A;
SA4 - переключатель ТВ1-4 на 220 В, 5 A;
SB5 - переключатель ВН-497 на 28 В, 35 А; 556,
SB7 – выключатели ТВ4-1на 20В 5 A;
SA8.1-SA8.4, SA9.1-SA9.4 - переключатели крестовые КП-4-2;
ЕМ- трансформатор понижающий ОСО-0,25, 220/12 В;
ТА - трансформатор тока ТК-20;
SB3 - кнопка КУ-1;
НА - сирена ЗВРП на 220 В;
SB2 - кнопка сирены
XS1- штепсельная розетка 47К на 12 В;
ХР1   - штырь штепсельной розетки-
XS2   - штепсельная розетка на 220 В, 6 А:
ЕН - электропечь ПТ-102 на 220 В, 1000 Вт;
КМ9 - контакт ограничителя грузоподъемности;
SB1 – кнопка стартера-
г° - датчик указателя температуры воды;
Ра - датчик указателя давления масла;
Е1-Е4 - указатели воды и масла;
PU1, PU2 - плавкие предохранители ПР-310-
РА1, РА2 - амперметры Э-421-
PV - вольтметр Э-421, 0-450 В;
ELI-EL2-фары ФГ-12Б;
EL3 - плафон ПК-20;
GB - аккумуляторная батарея;
TS -стабилизаторное устройство;
UZ - выпрямитель;
SQ1-SQ5 - конечные выключатели;
остальное контакты
