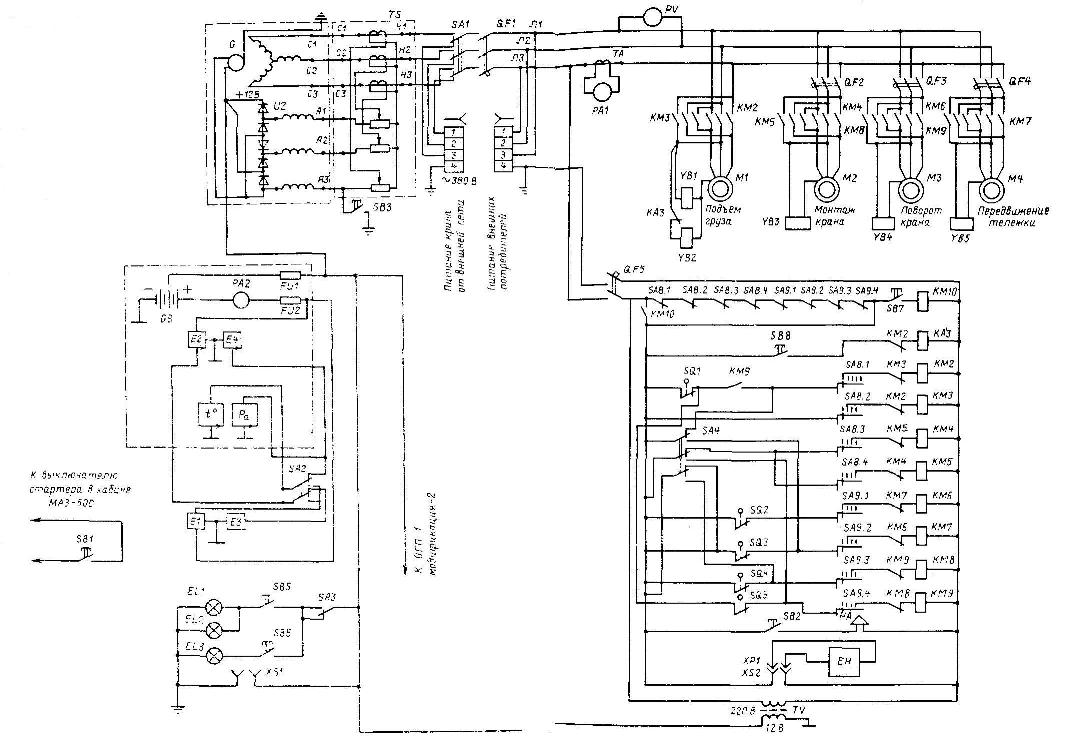

Автокран АБКС-5А
G - генератор синхронный ECC5-81-6M101, 25
кВт; Ml
- электродвигатель привода насосной
станции АОС2-41-4, 5,2 кВт,
380 В; М2 – электродвигатель подъема груза МТ-211-6,
7,5 кВт, 220/380 В; МЗ - электродвигатель поворота крана
MTF-012-6, 2,2 кВт, 220/380 В;М4 - электродвигатель монтажной
лебедки АОС2-41-6, 4 кВт; М5 - электродвигатель грузовой
тележки АОС2-22-6, 1,3 кВт, 380 В;М6 - электродвигатель
электрогидравлического толкателя ТЭГ-25 (входитв комплект тормоза ТКТГ-200М) ; QF1 ~ выключатель автоматический
АП50-ЗМТ с расцепителем на 40 A; QF2 - выключатель автоматический
АП50-ЗМТ с расцепителем на 6 A; QF3 - выключатель автоматический
АП5О-ЗМТ с расцепителем на 25 A; QF4 и QF5 - выключатели
автоматические АП5О-ЗМТ с расцепителем на 10 A; QF6 - выключатель автоматический
АП5О-2МТ с расцепителем на 4 А;КМ1, КМ2, КМ6 - пускатели магнитные
ПМЕ-211, катушка 220 В;КМ3.1, КМ3.2, КМ4.1,КМ4.2, КМ5.1,
КМ5.2, КМ7.1, КМ7.2 - пускатели магнитные ПМЕ-213, катушка 220 В;КА1, КА2 - реле; КА4 - реле обрыва фаз E-5U;SQ1, SQ2, SQ6, SQ7-выключатели
конечные ВПК-2110;SQ4, SQ3, SQ5.l, SQ5.2 - выключатели
конечные ВУ-250А;YB1, YB3 - тормозные электромагниты
МО-200Б, катушка на 220 В;YB2, YB4 - тормозные электромагниты
МО-200Б, катушка на 220 В;SA4 -переключатель ПЕ-032, исп. 1;SA5 - переключатель ПКП-63-12-73;SA1.1-SA1.4, SA2.1—SA2.4 —
переключатели крестовые КП-4-2;SA3 — переключатель ПЕ-022. исп. 2;SA4.1, SA4.2, SA8.J, SA8.2 -
переключатели ТВ1-2;SB6 - выключатель ПП-45М;SA7, SA8 - переключатели ТВ1-1;SB1 - кнопка управления КЕ-022, исп.
5, грибовидный толкатель красного цвета;SB2, SB3 - кнопки управления КЕ-011,
исп. 19, толкатель черного цвета;TS - стабилизатор напряжения
(комплектная поставка генератора ЕСС5) ;TV - трансформатор понижающий
ОСО-0,25, 220/12 В;ТА - трансформатор тока ТК-20;НА1 - звонок громкого боя МЗ-1 на
220 В;НА2 - сирена электрическая ЗВГЛ на
220 В;РА1 - амперметр Э-421;РV - вольтметр Э-421, 0-450 В;ЕН1,ЕН2 - электропечи ПТ-102 на 220
В, 1000 Вт;UZ1 - выпрямитель селеновый СВ-12-3;РА2 - миллиамперметр М-4200;ОГП -ограничитель грузоподъемности
крана ОГП-1, модификация 2;FU1 - предохранитель, плавкая
вставка ВТФ6 на 6 A;FU2 - предохранитель, плавкая
вставка ВТФ10 на 10 А (в кабине автомобиля МАЗ-500);XS1, XS4 - штепсельные разъемы;XS2, XS3 - штепсельные розетки 47К
на 12 В;R1 - резистор пускорегулиру-юший
НФ-22А, кат. № 2ТД.750.021.03;R2 - резистор пускорегулирующий
НФ-11А, кат. № 2ТД.750.020.01;HL1 - лампа сигнальная АС-0;ELI, EL2 - фары ФГ-12-Б1;EL3 - плафон освещения ПК-201-А;HL2, HL3 - лампа сигнальная
М-13,5-0,16;Е1 - указатель температуры воды
УК-102; Е2 - указатель давления масла УК-144;PC - счетчик моточасов 563 4П-М (в
кабине автомобиля МАЗ-500) ;R3 - резистор МПТ-0,5-11К;Р1 - датчик усилия;Р2 - датчик угла; остальное -
контакты
|
|
